Pengertian dan Contoh Simbol Flowchart

ASSALAMUALAIKUM WARAHMATULLAHIWABARAKATUH..

Oke,disini ane akan menjelaskan materi singkat pada flowchart untuk mempermudah agan dalam belajar.. langsung saja ya gan.. saya akan memberikan pengertian dan fungsi secara singkat pada flowchart..

google.com

Pengertian Flowchart

Flowchart (bagan alir) adalah bagan (chart) yang menunjukkan alir (flow) di dalam program atau prosedur sistem secara logika. Bagan alir (flowchart) digunakan terutama untuk alat bantu komunikasi dan untuk dokumentasi. sumber = https://fahmilatiefmunir.blogspot.co.id

           Contoh Simbol Flowchart :

google.com

    1.   Terminator :
Permulaan atau akhir program.

    2.    Garis alir :
Arah aliran program.

    3.    Preparation :
Proses inisialisasi/pemberian harga awal.

    4.    Proses :
 Proses perhitungan / proses pengolahan data.


 5.   Input / Output Data :
Proses input/output data, parameter, informasi.

    6.   Decision :

 Perbandingan pernyataan, penyeleksian data yang memberikan pilihan utuk langkah selanjutnya.

    7.   On Page Connector :
Penghubung bagian-bagian flowchart yang berada pada satu halaman.

    8.   Off Page Connector :

Penghubung bagian-bagian flowchart yang berada pada halaman berbeda.

    9.   Predefined Proccess ( Sub Program) :
 Permulaan subprogram / Proses menjalankan subprogram.

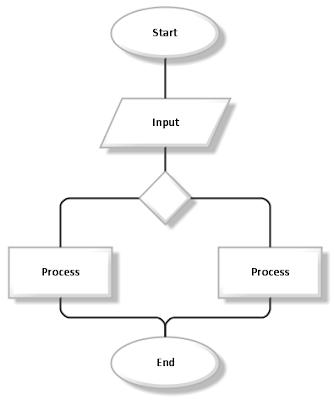

Contoh Flowchart Sederhana :

google.com

Semoga bermanfaat dan membantu agan dalam belajar.... :)
